FEATURE
1) Hanger thickness: 4mm, 4.5mm, 6mm, 8mm or 10mm
2) King pin: 50mm, 60mm, 70mm
3) Suspension height: 130-350mm
4) Color: black/ red/orange/ by customer
5) Material: Q235B
6) Spring width: 75mm, 90mm, 100mm, 120mm
7) Axle spacing: 1310mm, 1360mm
8) No. Of spring piece/spring quantity is optional
9) Axle load is optional
10) Size: design as your requirement
11) Max payload: 55T for complete suspension
12) Axle beam: square/ round
13) Fishing: painting or galvanizing
14) Packing details: wooden tray or other ways according to your requirements
IMPORTANT REMARK: we can produce fully according with your samples and drawings.

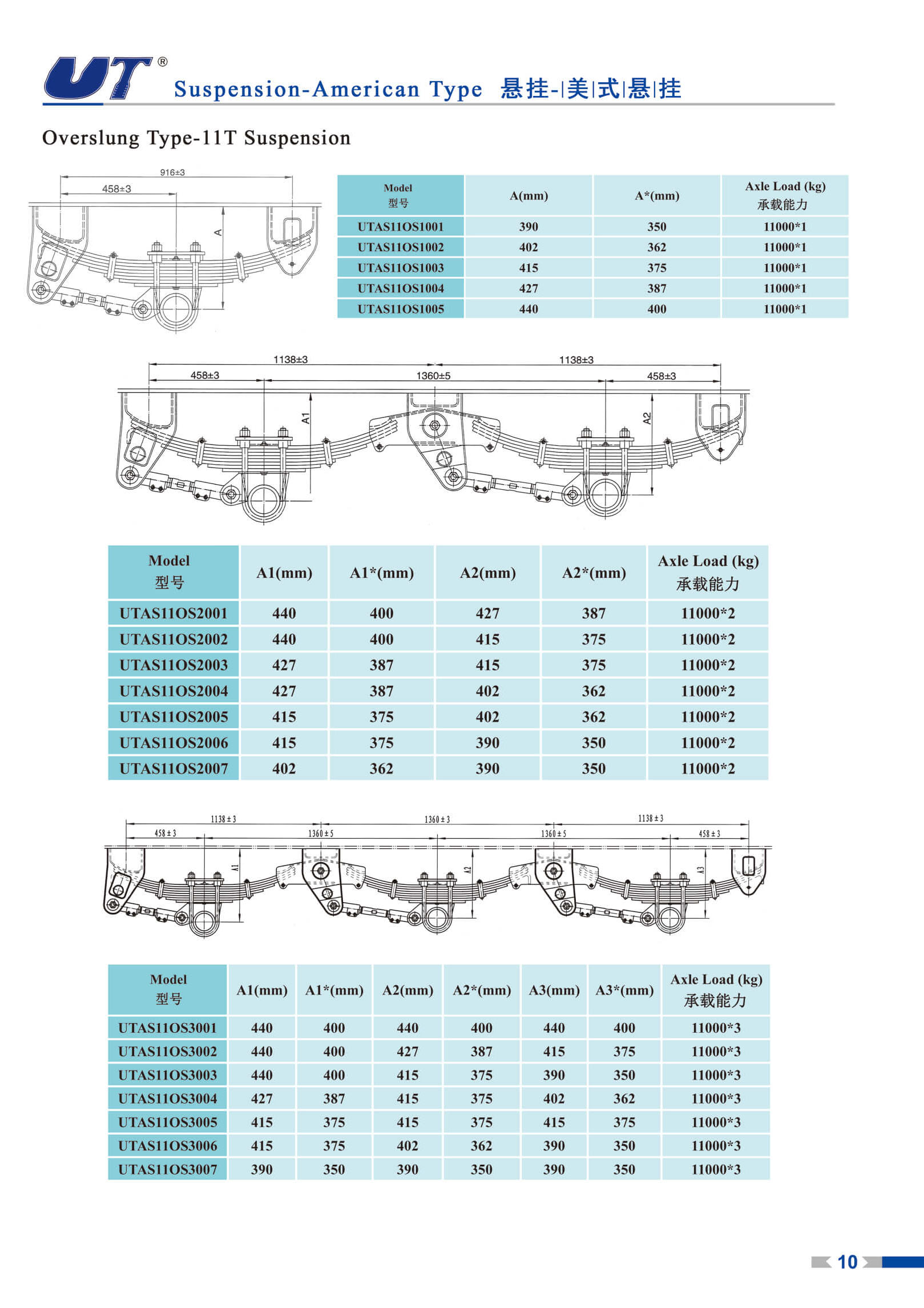

PARAMETER
ONE AXLE TYPE
悬挂型号 ITEM | A(mm) | A*(mm) | 承载能力(kg) AXLE LOAD (kg) |
UTAS11OS1001 | 390 | 350 | 11000*1 |
UTAS11OS1002 | 402 | 362 | 11000*1 |
UTAS11OS1003 | 415 | 375 | 11000*1 |
UTAS11OS1004 | 427 | 387 | 11000*1 |
UTAS11OS1005 | 440 | 400 | 11000*1 |
TWO AXLE TYPE
悬挂型号 ITEM | A1(mm) | A1*(mm) | A2(mm) | A2*(mm) | 承载能力(kg) AXLE LOAD (kg) |
UTAS11OS2001 | 440 | 400 | 427 | 387 | 11000*2 |
UTAS11OS2002 | 440 | 400 | 415 | 375 | 11000*2 |
UTAS11OS2003 | 427 | 387 | 415 | 375 | 11000*2 |
UTAS11OS2004 | 427 | 387 | 402 | 362 | 11000*2 |
UTAS11OS2005 | 415 | 375 | 402 | 362 | 11000*2 |
UTAS11OS2006 | 415 | 375 | 390 | 350 | 11000*2 |
UTAS11OS2007 | 402 | 362 | 390 | 350 | 11000*2 |
THREE AXLE TYPE
悬挂型号 ITEM | A1(mm) | A1*(mm) | A2(mm) | A2*(mm) | A3(mm) | A3*(mm) | 承载能力(kg) AXLE LOAD (kg) |
UTAS11OS3001 | 440 | 400 | 440 | 400 | 440 | 400 | 11000*3 |
UTAS11OS3002 | 440 | 400 | 427 | 387 | 415 | 375 | 11000*3 |
UTAS11OS3003 | 440 | 400 | 415 | 375 | 390 | 350 | 11000*3 |
UTAS11OS3004 | 427 | 387 | 415 | 375 | 402 | 362 | 11000*3 |
UTAS11OS3005 | 415 | 375 | 415 | 375 | 415 | 375 | 11000*3 |
UTAS11OS3006 | 415 | 375 | 402 | 362 | 390 | 350 | 11000*3 |
UTAS11OS3007 | 390 | 350 | 390 | 350 | 390 | 350 | 11000*3 |
